Danas vam predstavljam najnoviju iz Asusa matičnu ploču, AMD socket iz BTF TUF edicije. Mislim da smo svi već dovoljno pričali, uključujući i mene o BTF iliti BACK TO FUTURE hardveru iz Asusa a odnosi se na matične ploče , grafičke karte i kućišta i celokupan program koji ima specijalne konektore na pozadini matičnih ploča, dodatne konektore na grafičkim kartama i kućišta koja podržavaju mesta na koje se odnose svi ti konektori. Da se ne bih ponavljao , slobodno posetite linkove u potpisu, tu ćete naći celokupan sadržaj u biblioteci na mom YT kanalu.

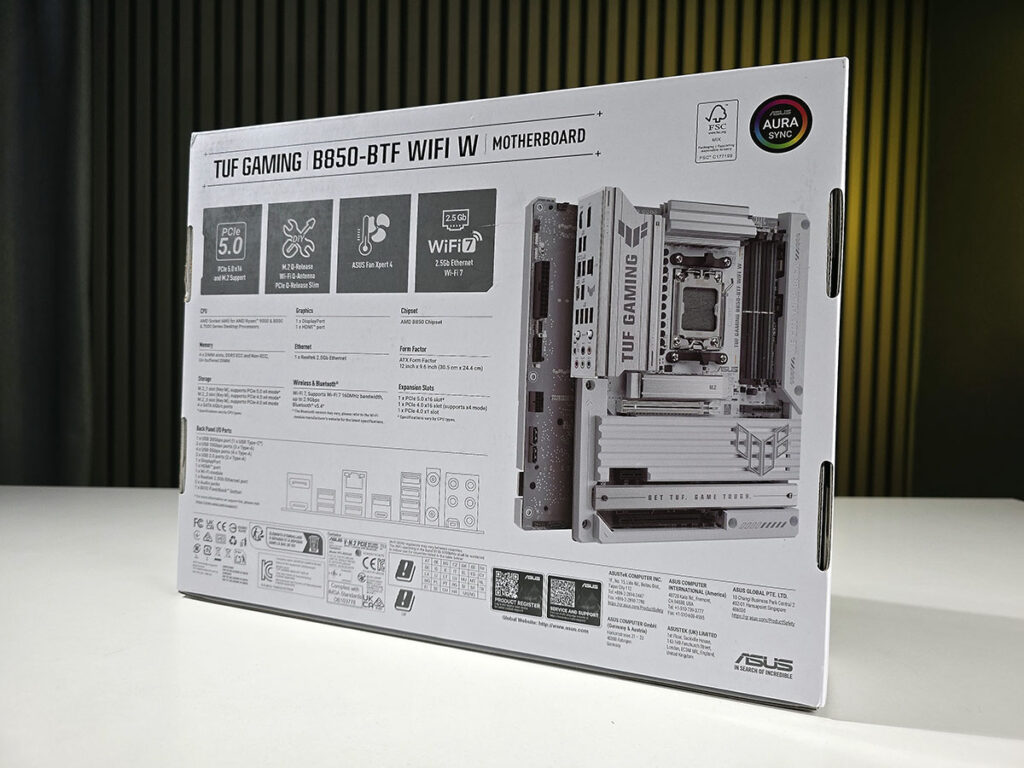

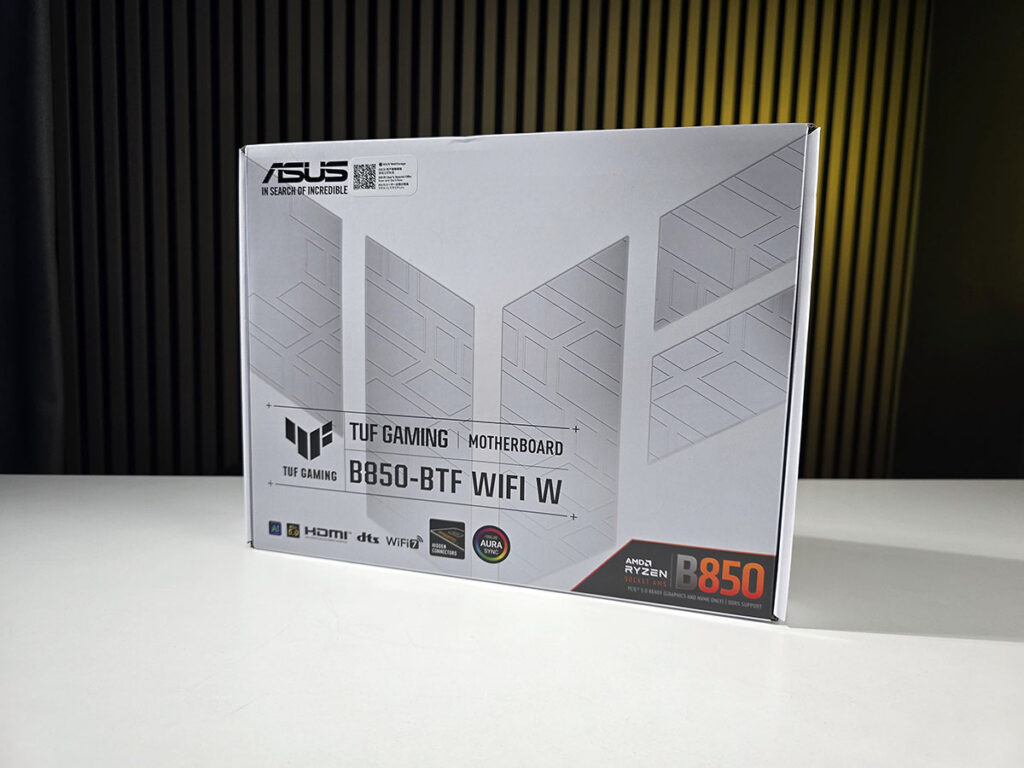

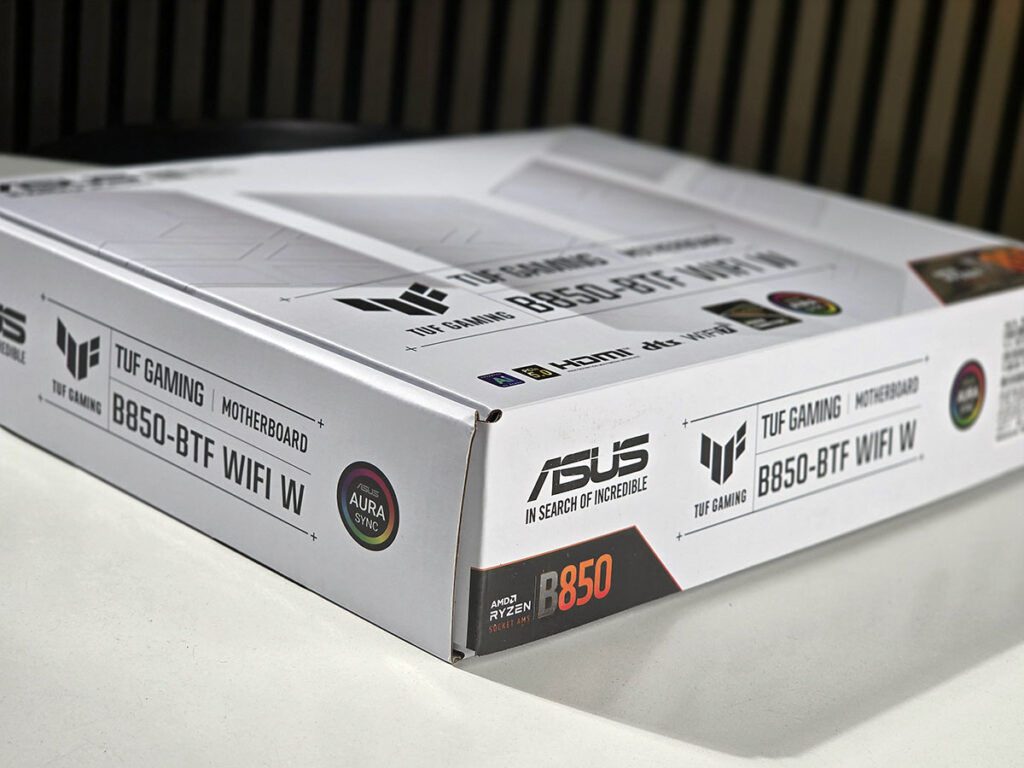

Da zavirimo u kutiju ove matične ploče i vidimo šta se nalazi unutra. Klasična TUF kutija, sa jasnim oznakama samog hardvera.
B850-BTF WIFI W , W je oznaka za white tj. bela ploča. B850 je chipset za AMD i odnosi se na AMD matične ploče poslednje generacije i podrška za RYZEN 9000 seriju. Bitno da napomenem da je i prisutna podrška za PCIE 5.0 generacije.
No, da vidimo konačno šta se nalazi u kutiji, tu je bela WIFI antena, naravno magnetna. Kablići namenjeni za sata konektore, za hard diskove i ssd od 2.5 inča. Tu su i podloške za M2 uređaje , uputstvo, kome je potrebno, garantni list i veoma interesantne TUF nalepnice.

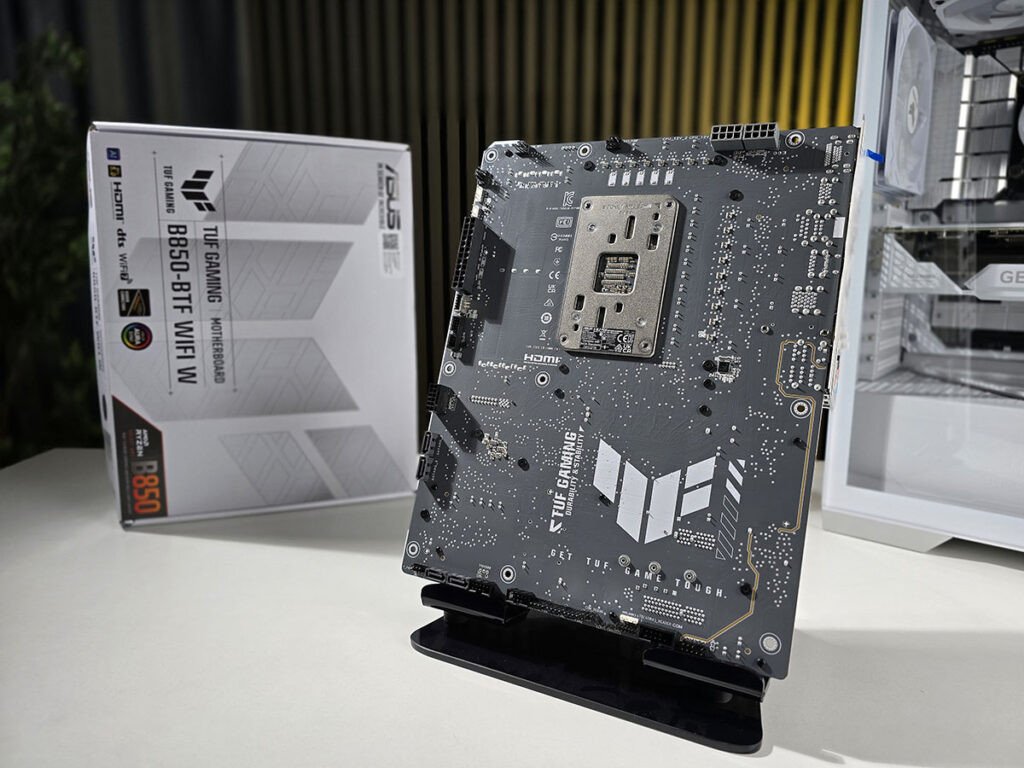

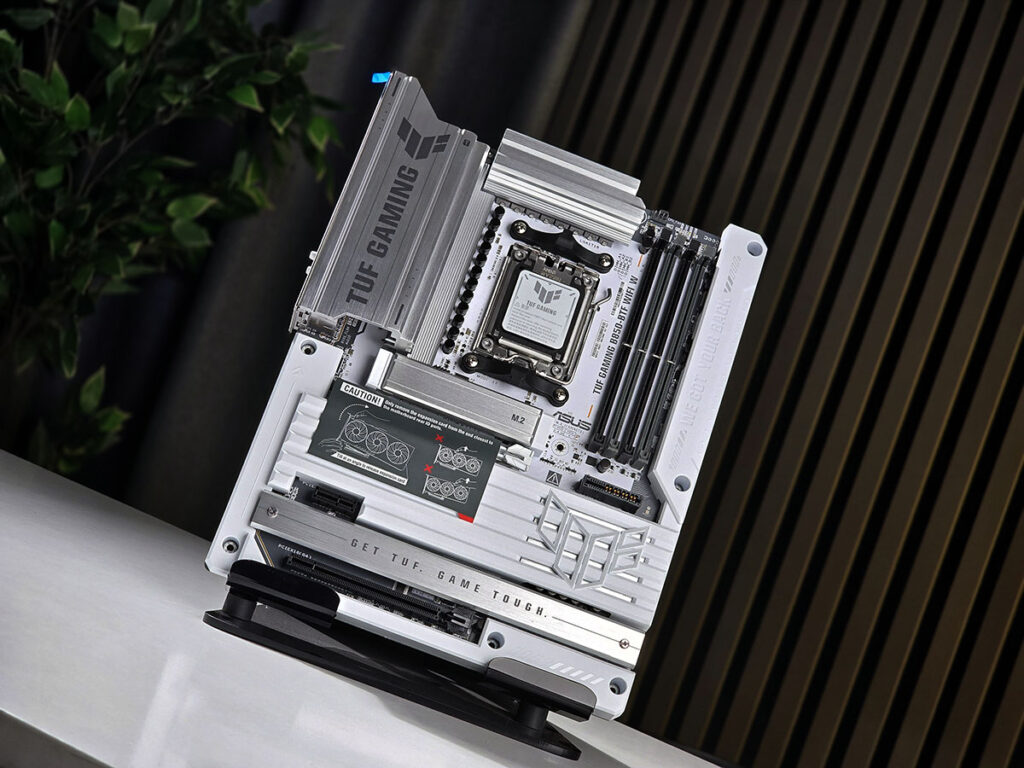

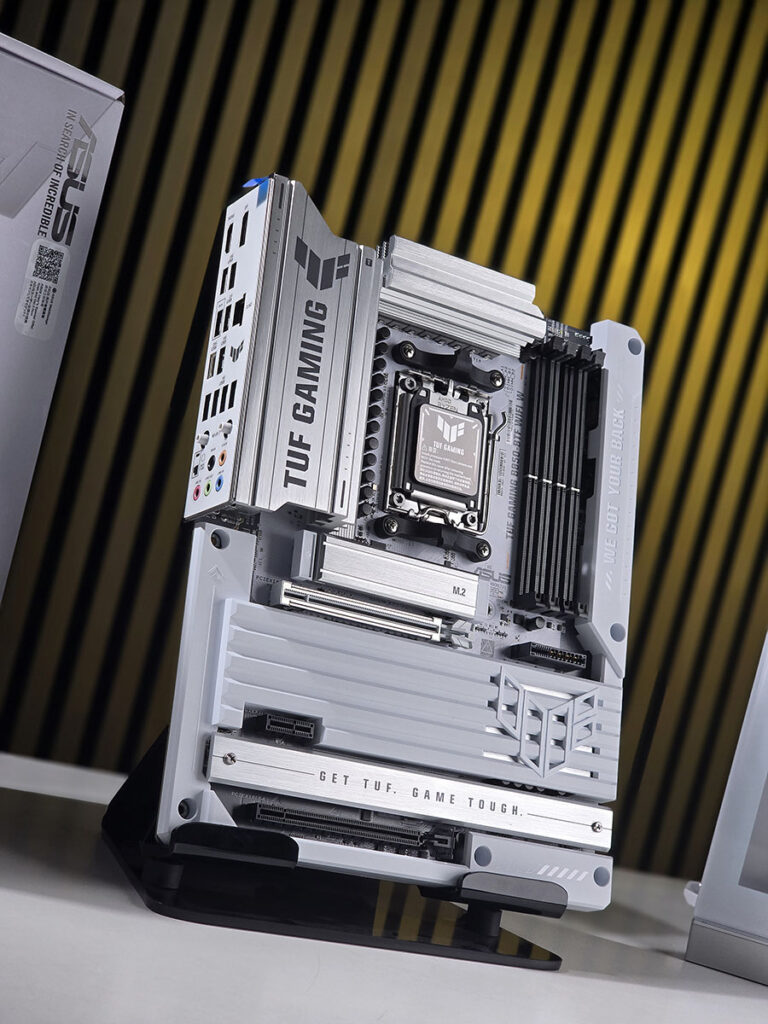

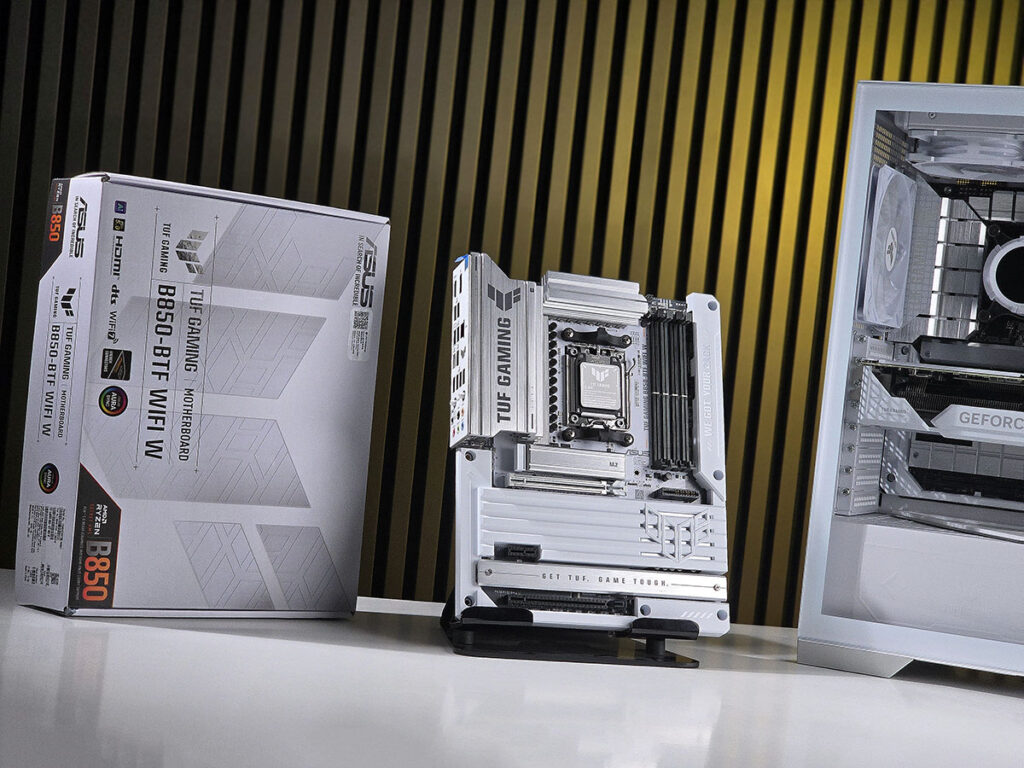

Konačno stižemo do matične ploče koja izgleda i više nego prelepo sa svojim stelt dizajnom. Ono što prvo možete primetiti kod nje je da su svi konektori smešteni na njenoj pozadini tj na leđima. Želim da napravim komparaciju između prethodne BTF ploče Z790 i ove nove za AMD, pa sam za prezentaciju iskoristio BTF bild o kome sam vam već pričao. Ono što je izuzetno bitno je da je ovo prva BTF AMD ploča iz ovog serijala namenjena AMD procesorima a svi znamo da danas procesori AMD briljiraju i jednostavno su must have za gejming , must have za sve. Impresivno je da je pcb kod ove MB ofarban u belo za razliku od prethodne gde je crn . Pozadina nije skroz crna , već sivkasta.

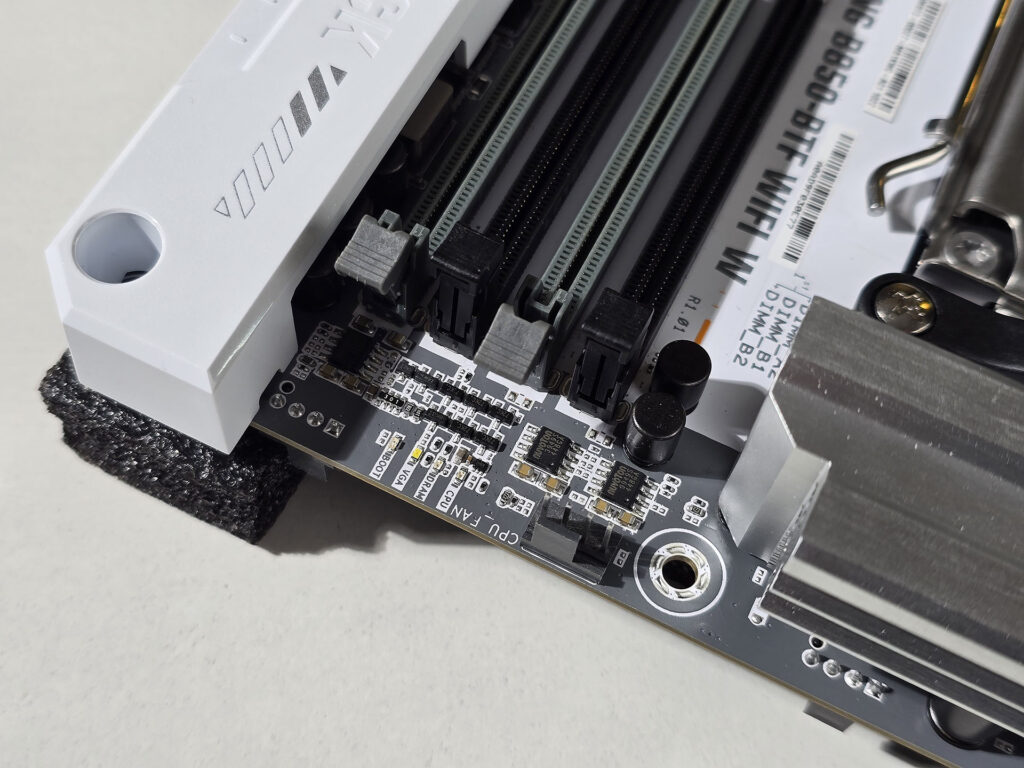

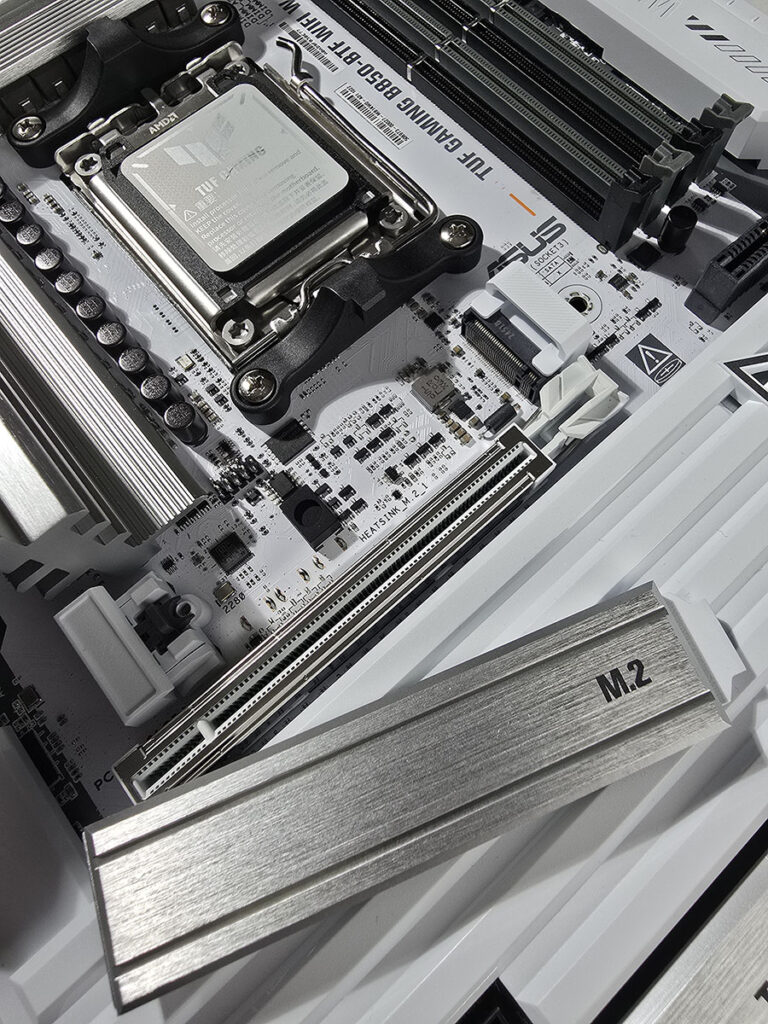

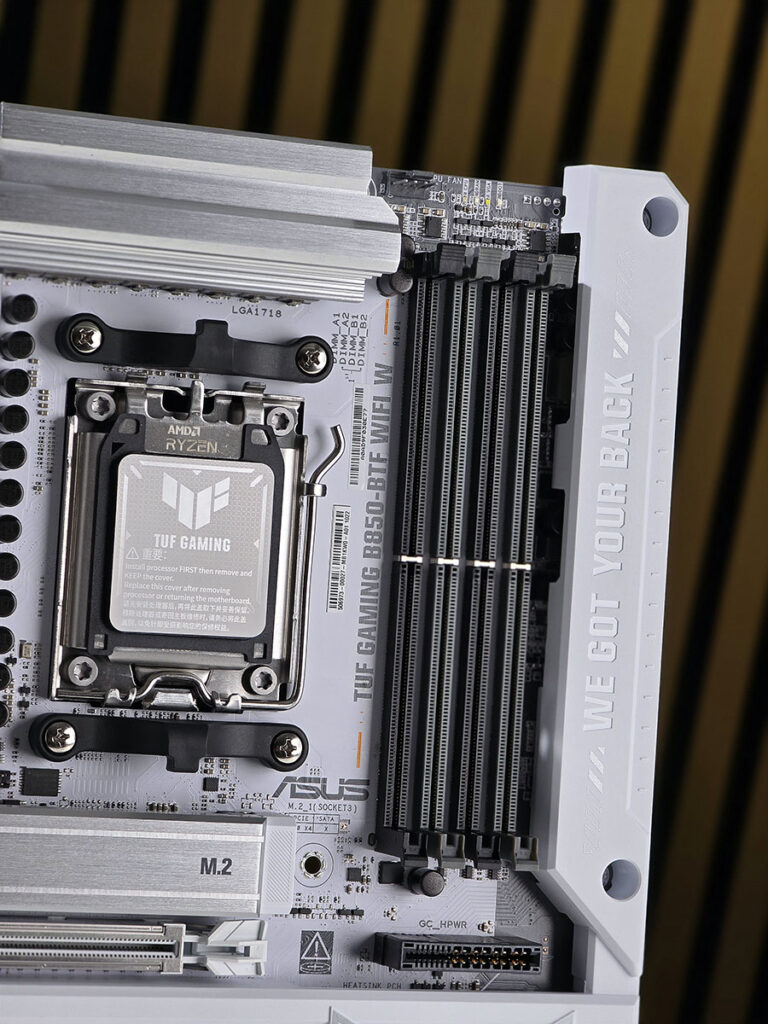

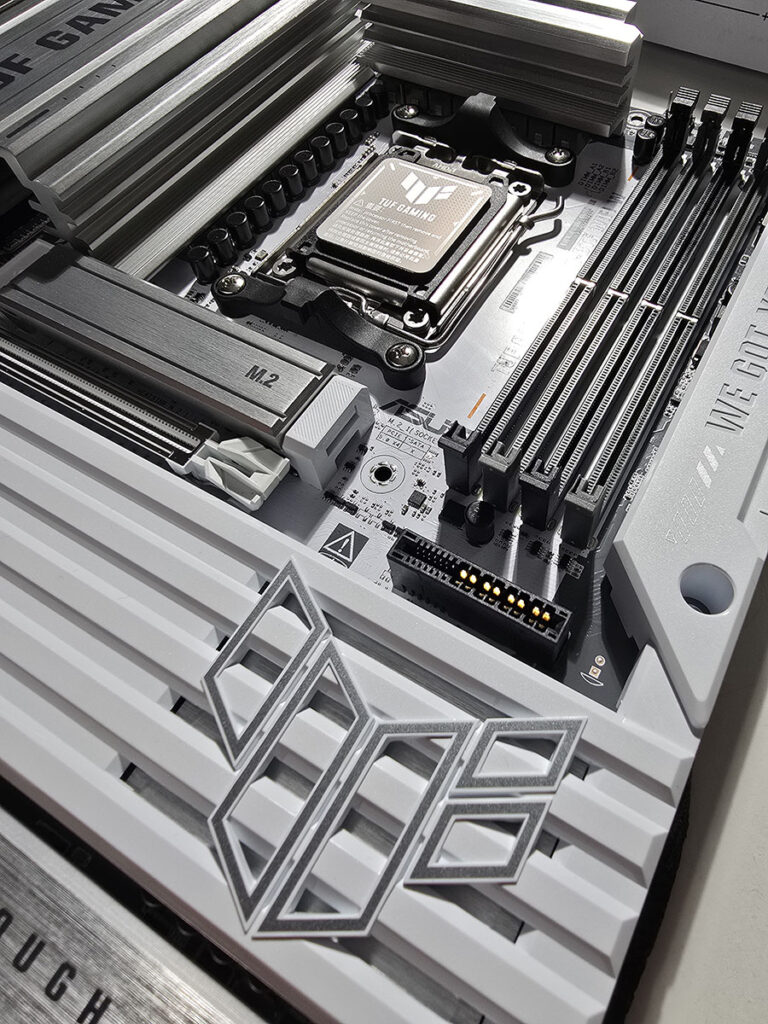

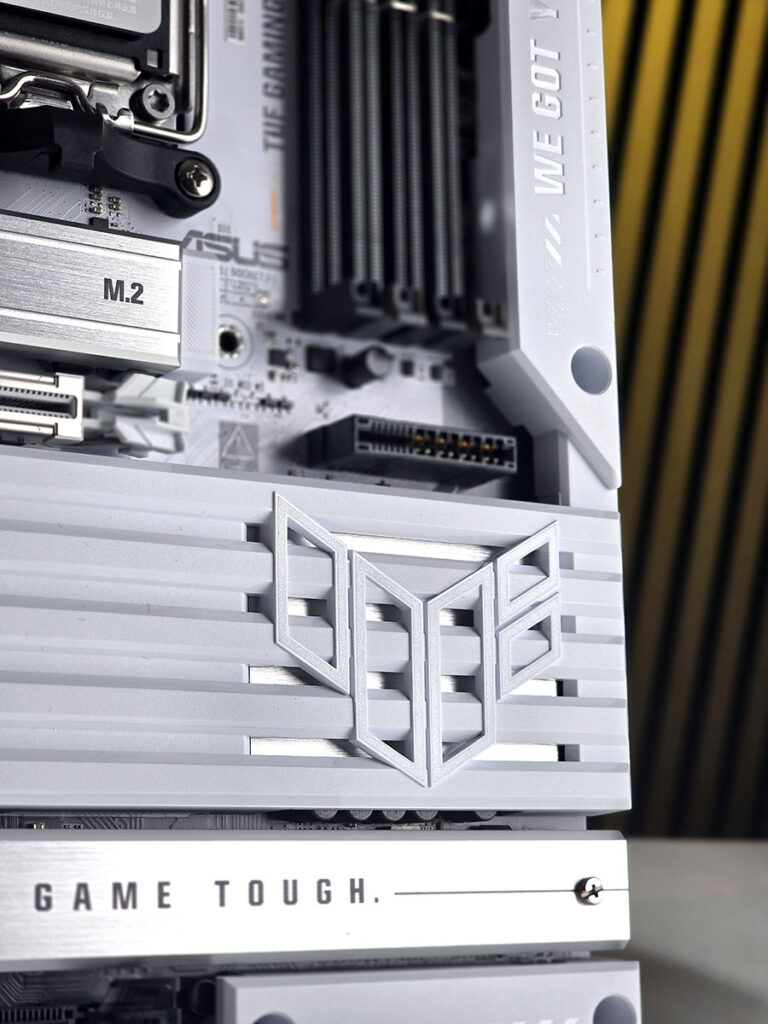

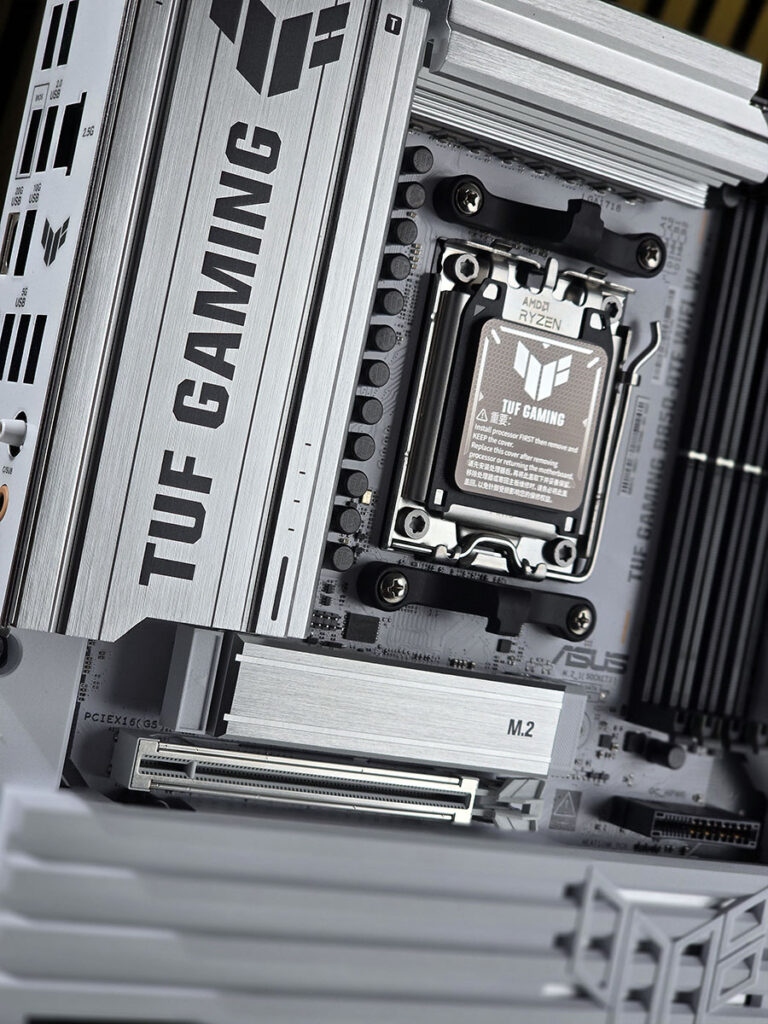

Ono što je lep detalj da je plastičan segment koji je iz jednog dela i jako lepo usklađen a prisutni su i aluminijumski detalji kao i na prethodnoj generaciji. Na ploči su četiri slota za DDR 5 memoriju, podržani su i ecc i non ecc moduli, M2 slot do 82 mm koji je automatski i hladnjak. Konektor GC HPWR koji se nalazi u nastavku služi konekciji za BTF karte. Postoji i podrška za dva M2 uređaja, i još jedan PCIE 16 slot. Na prednjoj strani nalazi se i izraženi TUF logo. Poklopac hladnjaka, koji služi za hlađenje naponske sekcije je od aluminijuma.

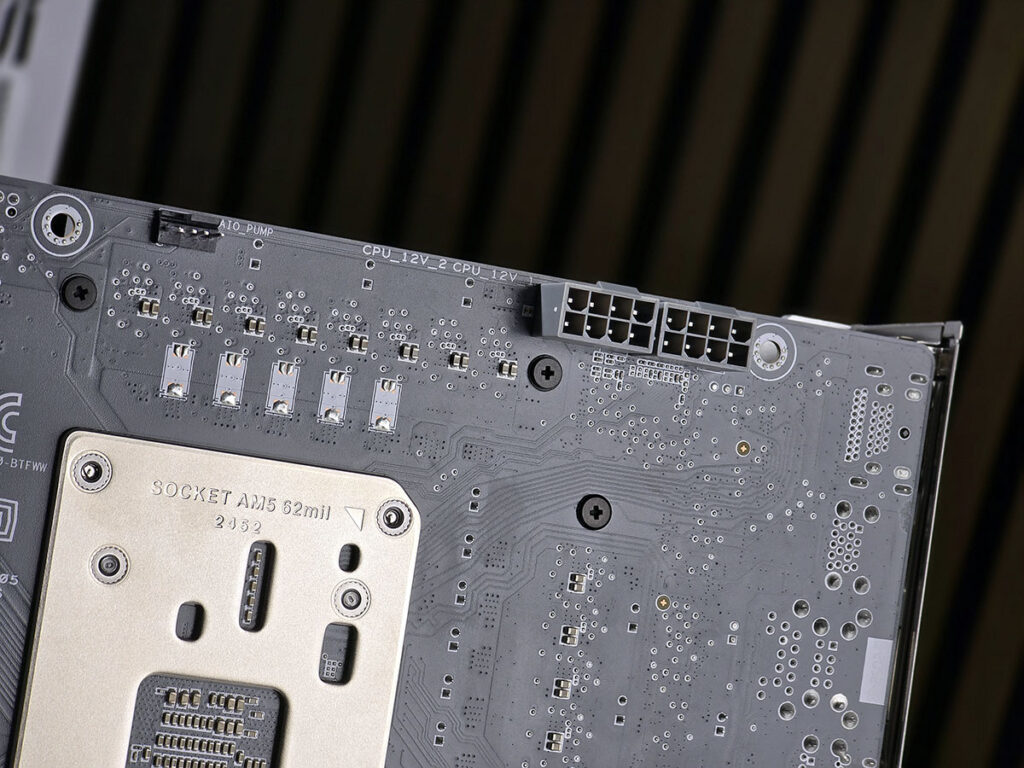

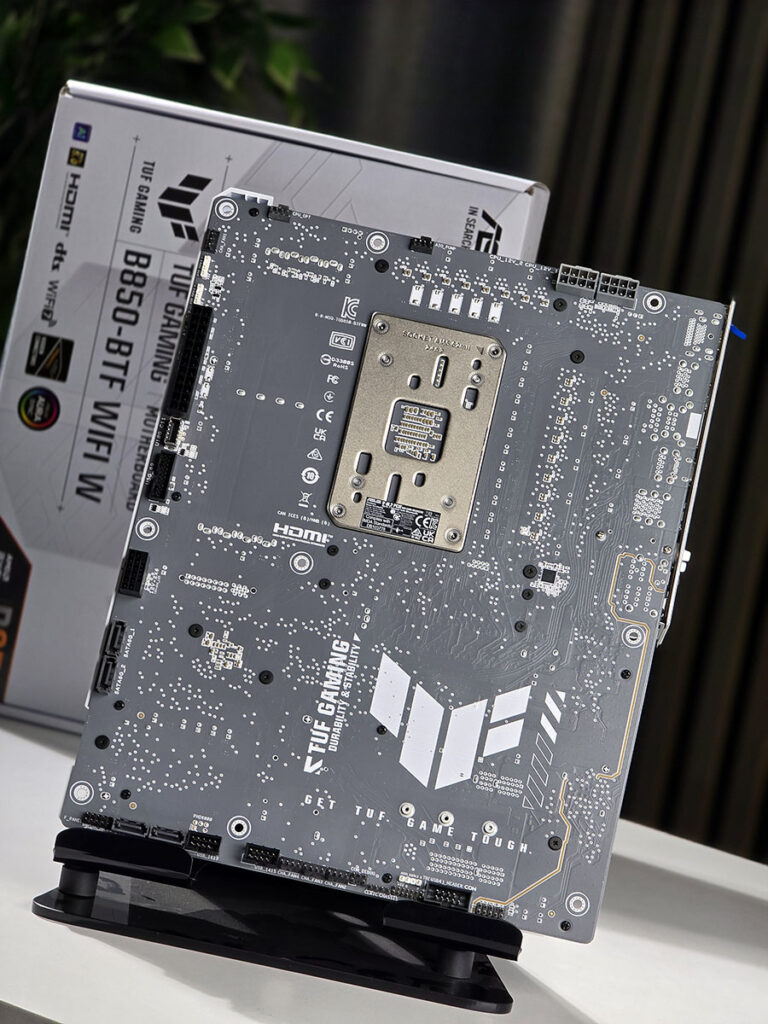

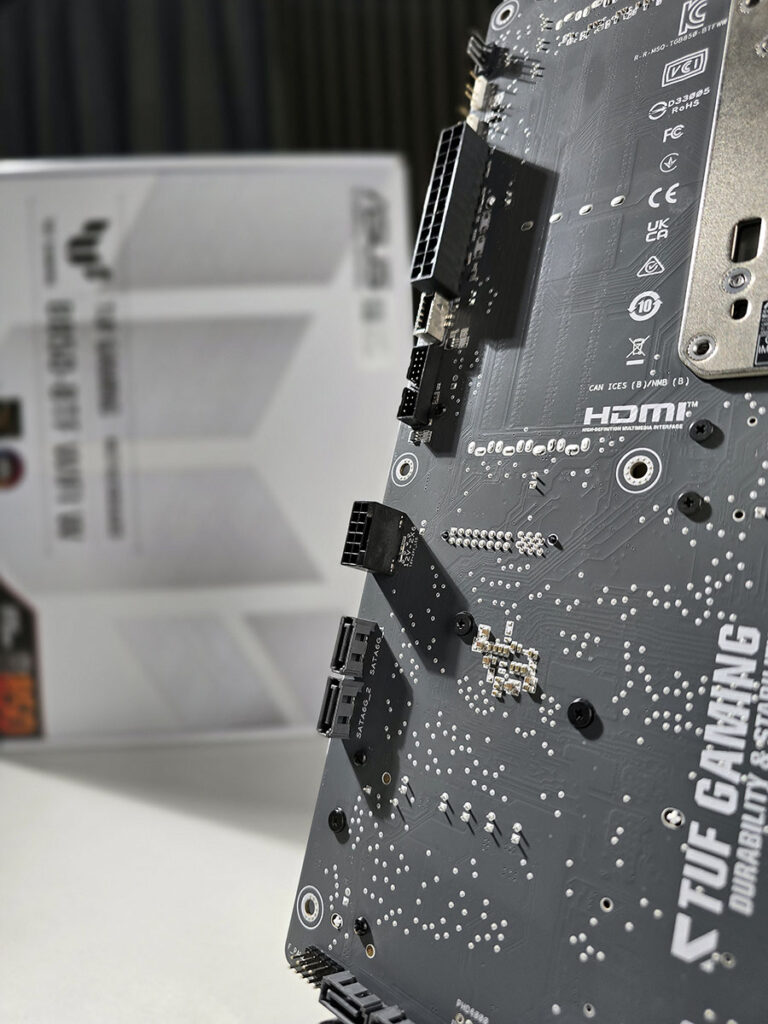

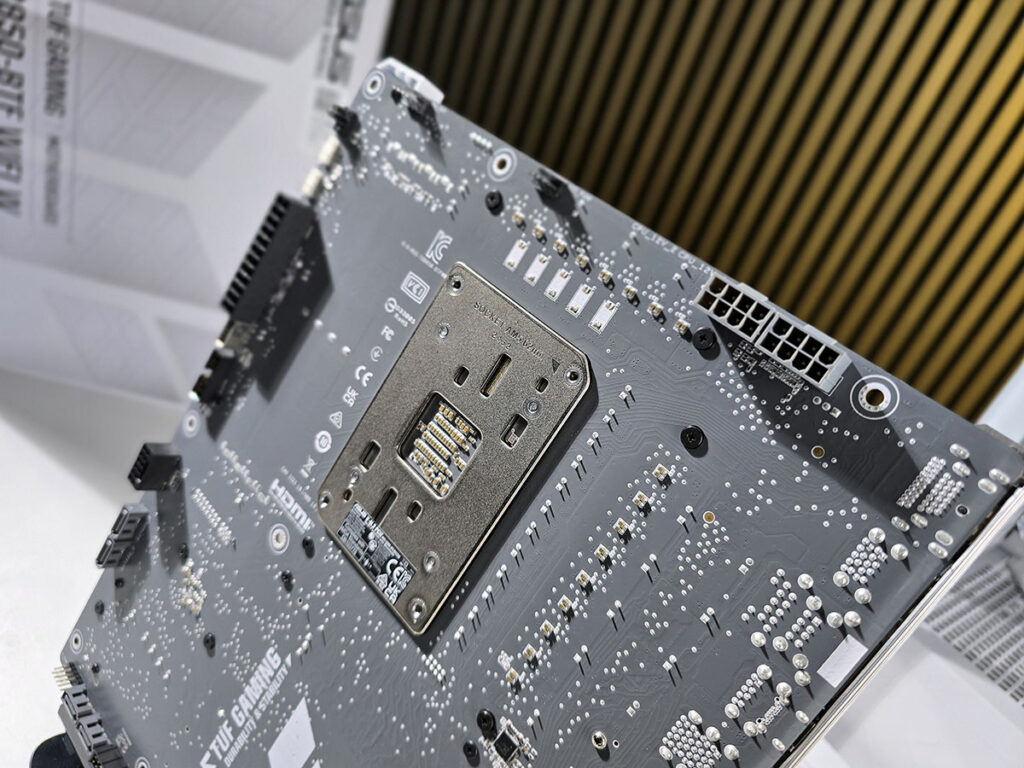

Na pozadini matične ploče nalazi se ogroman backplate koji uglavnom ide uz AMD AM5 socket. Najbitnije , imamo sve potrebne konektore.Tu su 2×8 pin eps za napajanje procesora, 24pin za napajanje matične ploče, 16 pin hpwr nvidia konektor.
Za razliku od Z790 nemamo nijedan konektor pciexpres standarda. Sva najnovija napajanja imaju ovaj konektor i potrebno je preći na ATX 3.1 u slučaju da koristite nove platforme i nove grafičke karte što u mnogome olakšava kako kabliranje tako i obezbeđivanje dovoljno snage za napajanje vaših grafičkih karti. Ne mislim da je to neki nedostatak, kod ove prethodne ste mogli da koristite 3×8 pin da zameni ovaj konektor ako do tada već niste kupili novo napajanje dok se sada već uslovljava kupovinom novog napajanja.

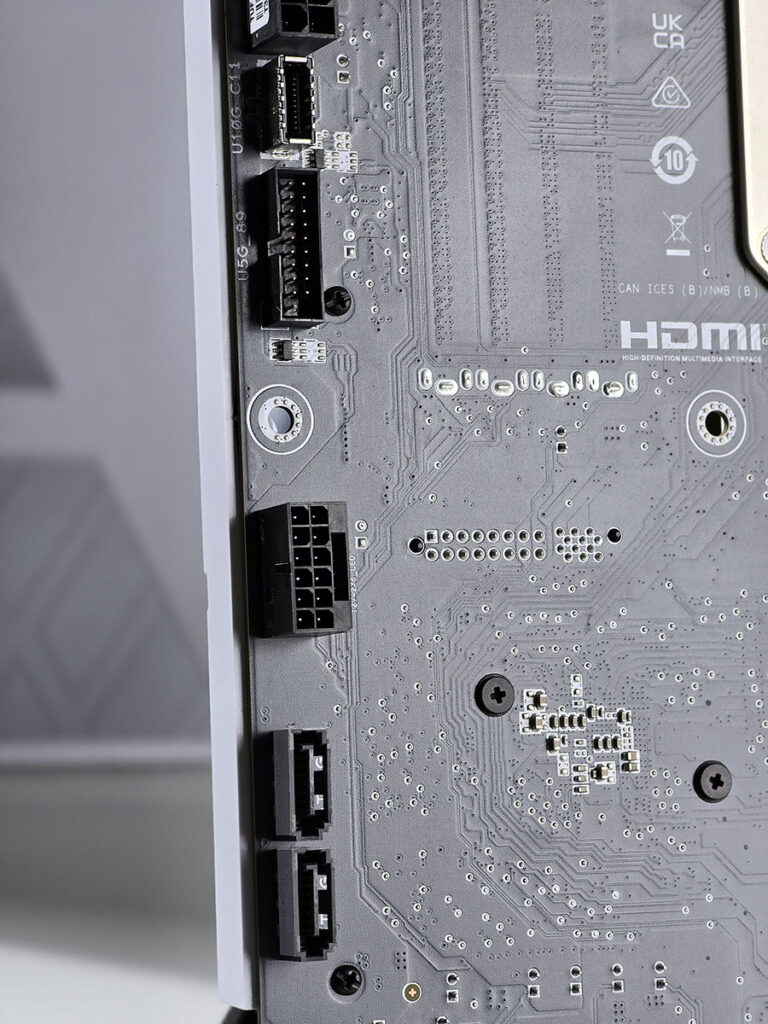

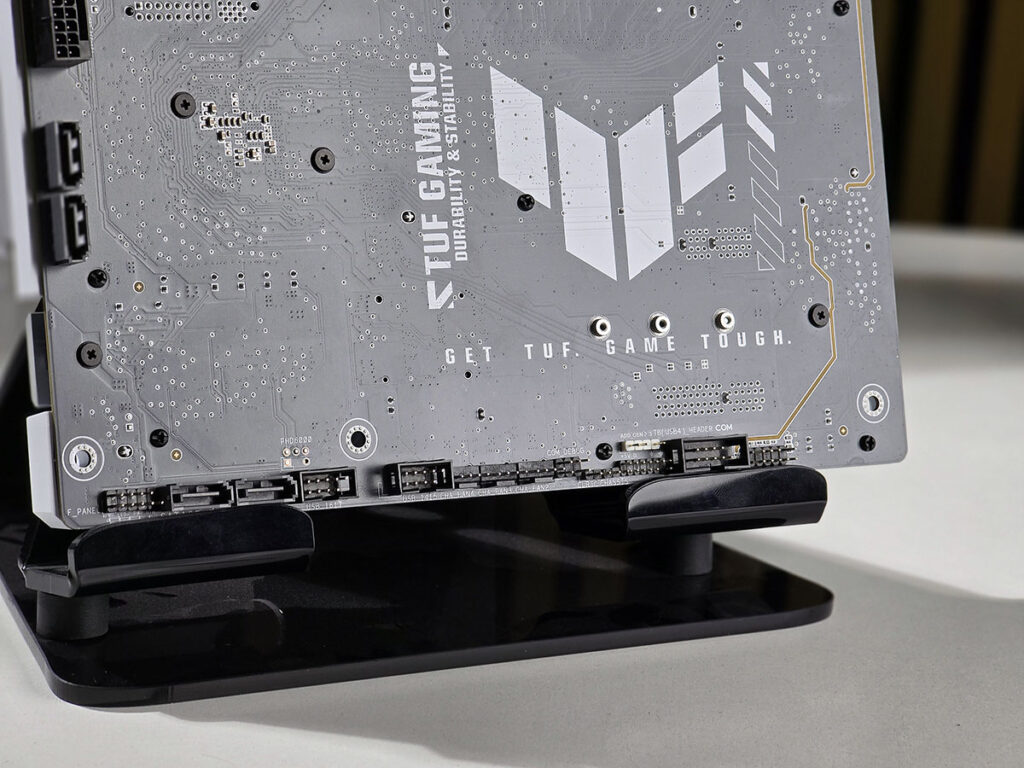

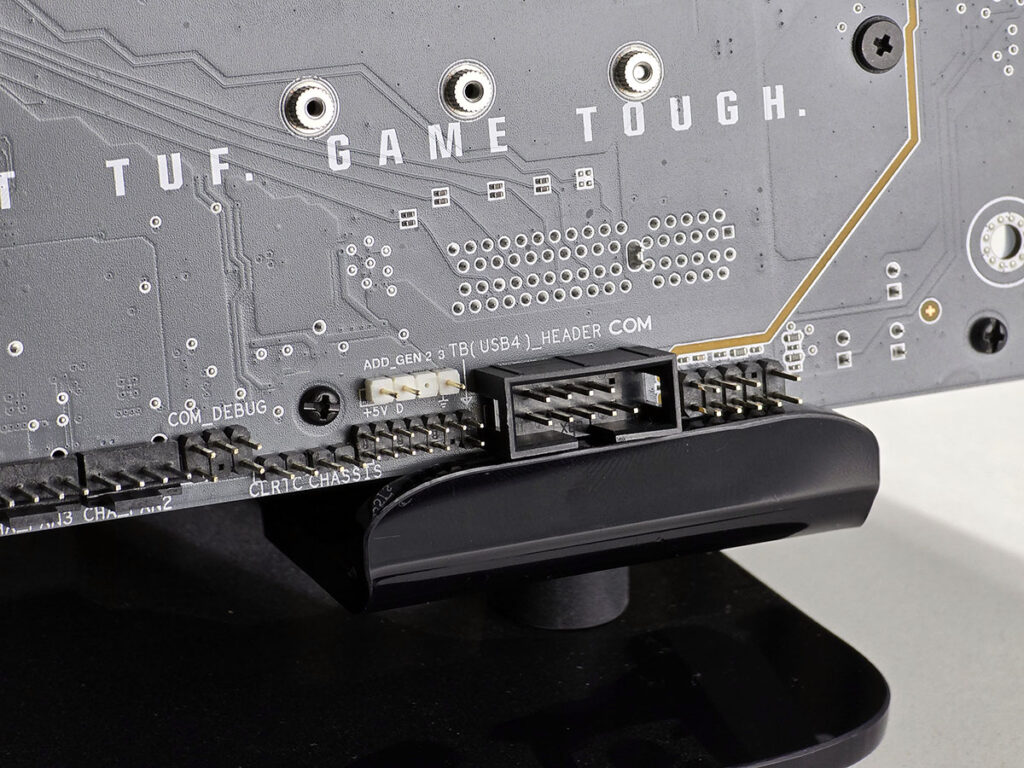

Sa gornje strane možete naći i četiri pina PWM konektor, tu su konektori za CPU, CPU-OPT, rgb, usb 3.2, dva sata konektora na bočnoj strani. Na samom dnu front panel, sata konektori, usb , brdo fan konektora, rgb…
Sve ovo je dovoljno da vašu matičnu ploču povežete svim potrebnim kablovima i koristite u sistemu. Zbog svega navedenog kabliranje je olakšano i sve izgleda više nego uredno.
Ono što bih voleo da vidim na ovoj ploči je debug displej, mada imamo inicirane led diode koje bi ukazivale na neke od mogućih potencijalnih problema. Ne smatram da je to previše skupo pa eto ako čuje ASUS, voleo bih da ubuduće implementira baš to na ovom mestu.

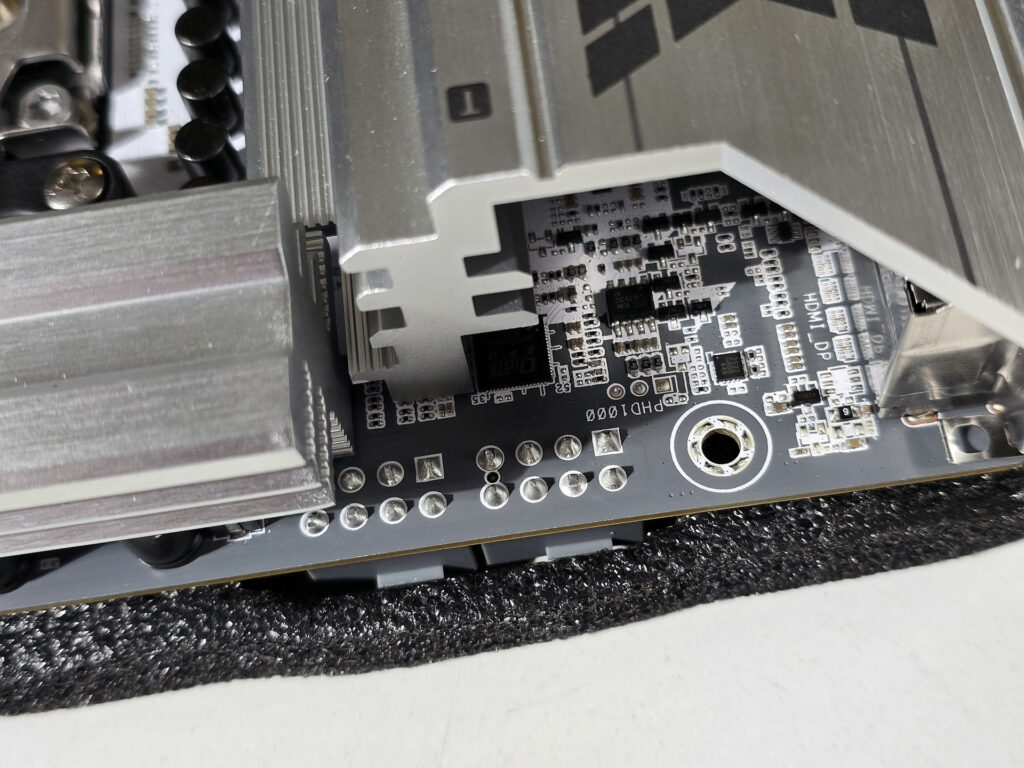

Što se tiče IO panela tu su HDMI I DP konekcija, dva usb type A do 10gb protoka. Ispod se nalaze dva usb , s tim što je jedan rezervisan za bios, kao i ethernet 2,5G konekcija, usb tzpe C do 20gb , usb do 10gb i na kraju četiri usb do 5gb. Tu je i WiFi7 antena , bios switch kao i kompletni audio konektori. Što bi se reklo, ne možete da ostanete bez konekcije u slučaju da koristite brdo miševa, tastatura i ne znam kakvih uređaja.

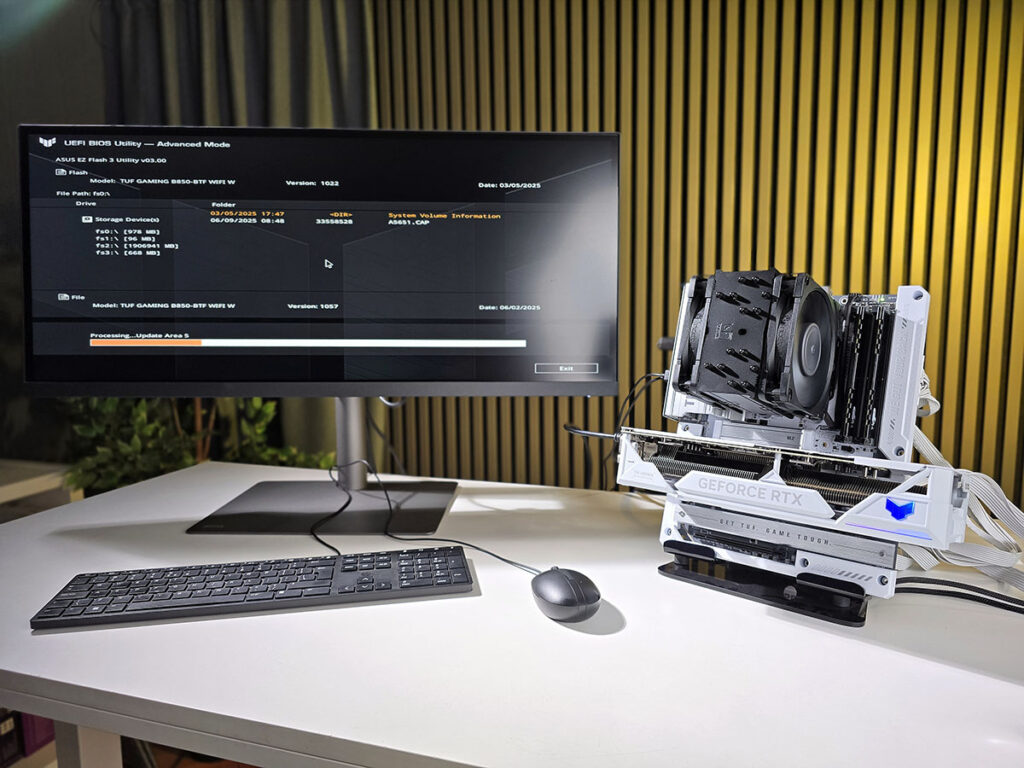

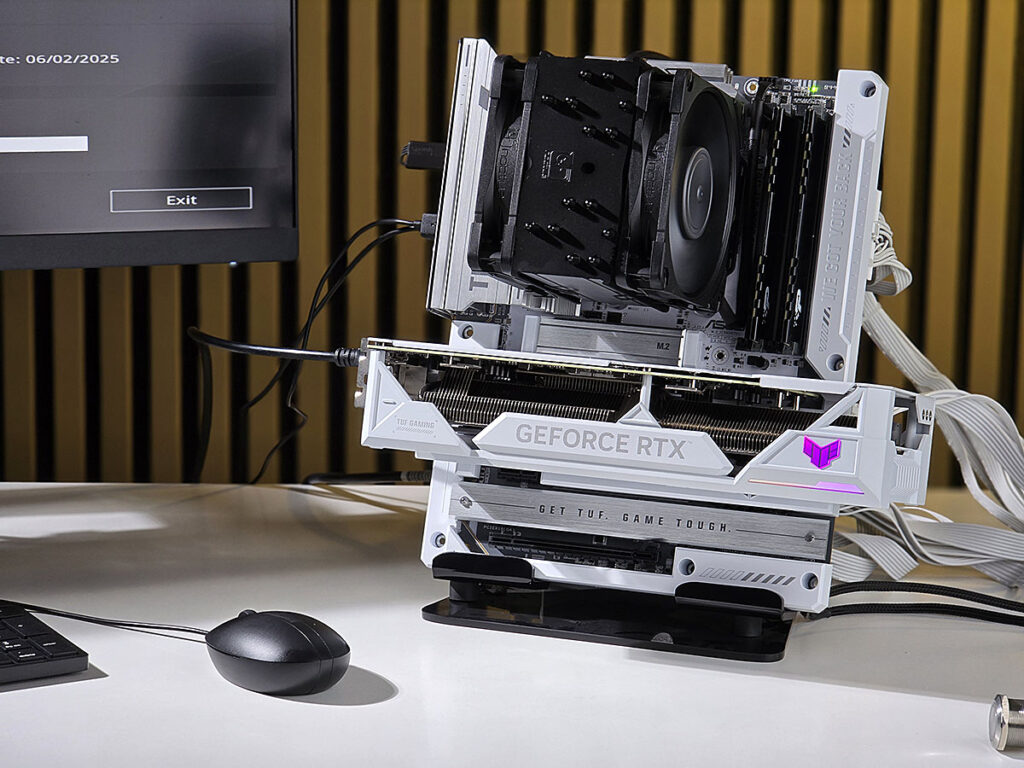

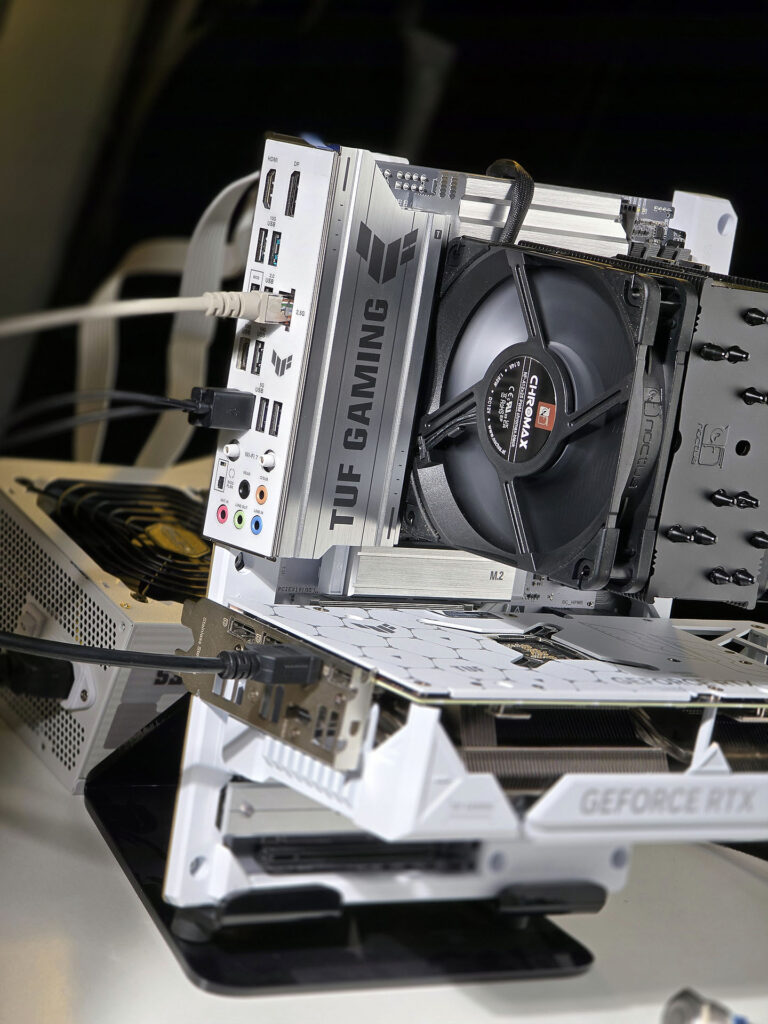

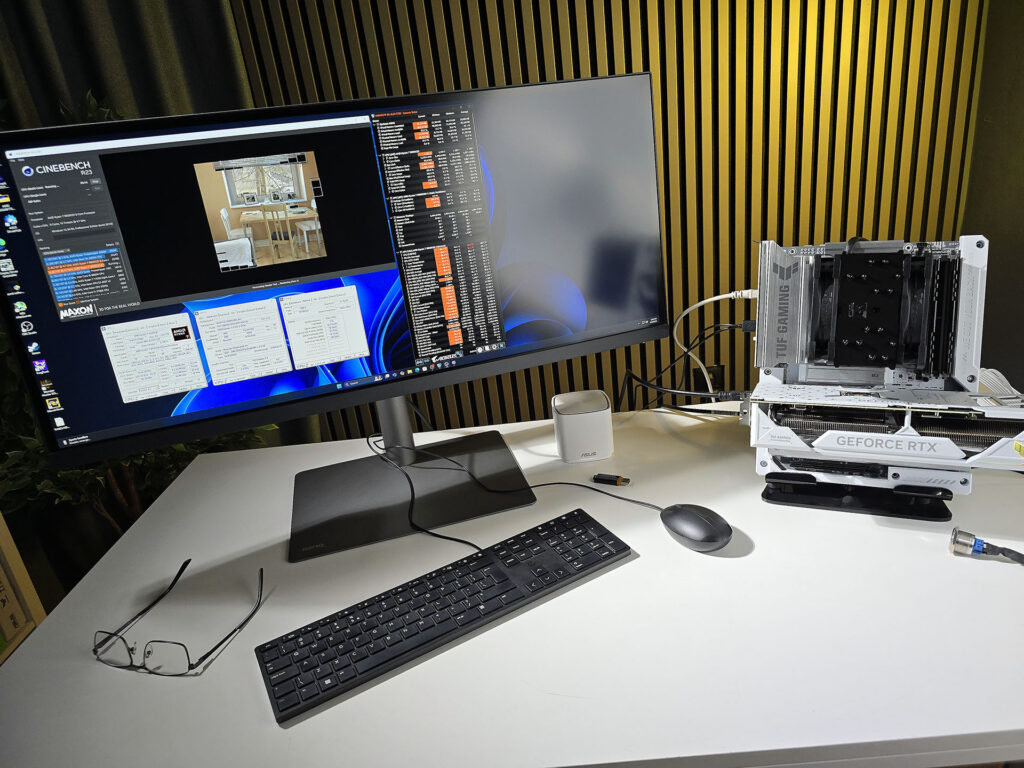

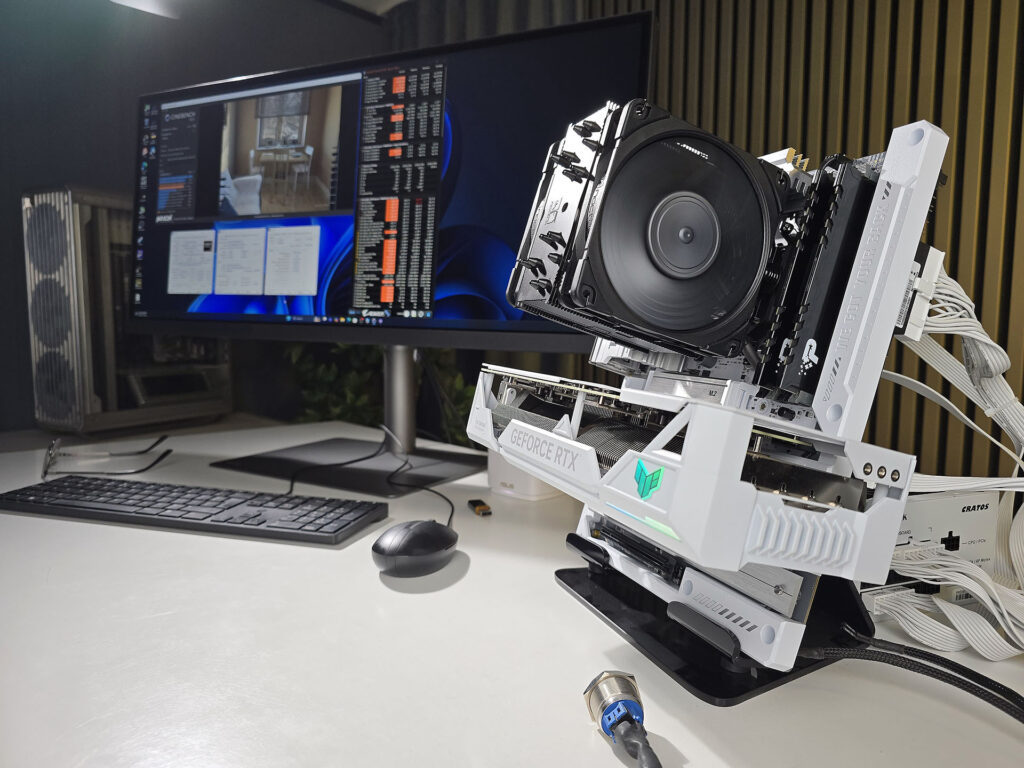

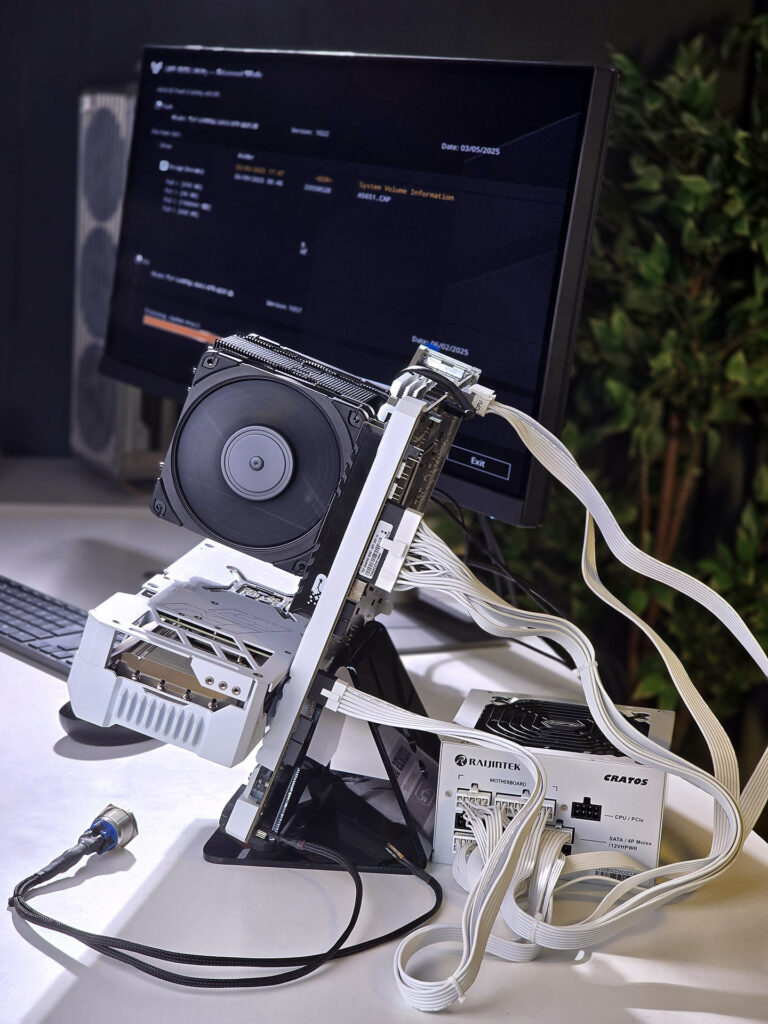

Za test ove ploče AMD nam je ustupio procesor RYZEN 9800 X3D. Pa da namontiramo sve ovo i vidimo kako radi. Sve je bilo lako iskablirati, ali nije mogla poslužiti obična benchtabla već smo se poslužili stalkom za prezentaciju matičnih ploča. Ovo nas je nateralo na razmišljanje o redizajnu i izradi nove opreme za testiranje u studiju
Raijintek Cratos napajanje je ATX3.1 standarda i poseduje kabl za GPU koji može isporučiti do 600w snage tako da je bez obzira na umerenu potrošnju testiranje proteklo u najboljem redu. Za procesor smo koristili hlađenje Noctua NH-U12A Chromax.

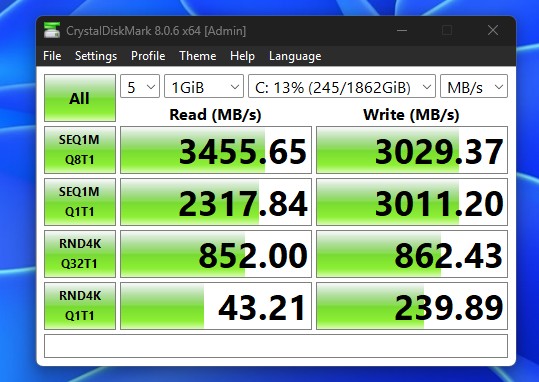

Crystal Diskmark je program u kome se testira rad HDD, SSD I M2 uređaj, naš m2 na testu je PCIe3 standarda tako da su rezultati u skladu sa njegovim mogućnostima, ali s obzirom da ploča podržava PCIe 5.0 standard ubeđeni smo da bi sa takvim M2 uređajem rezultati bili mnogo bolji.

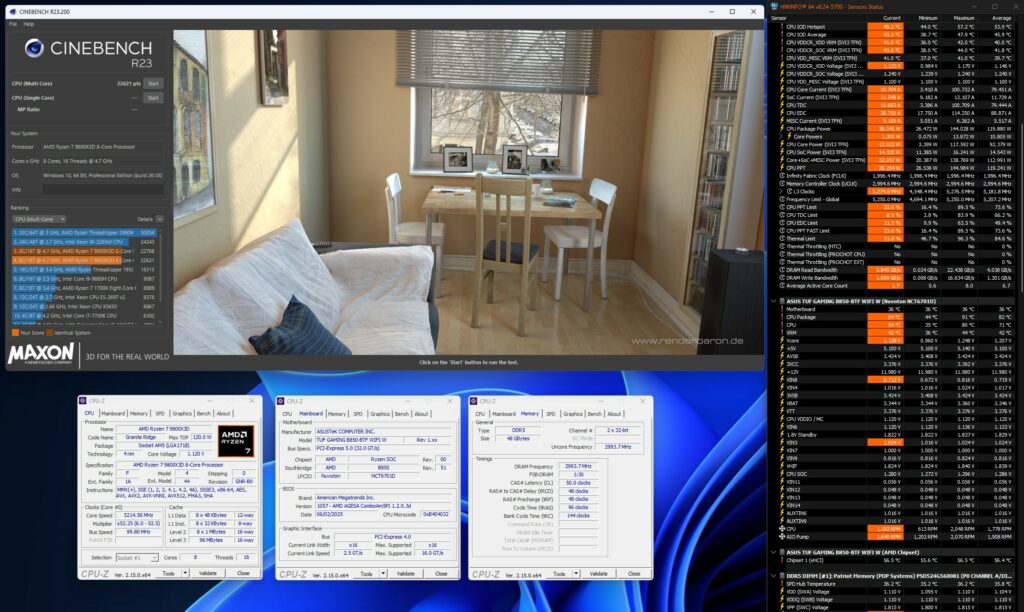

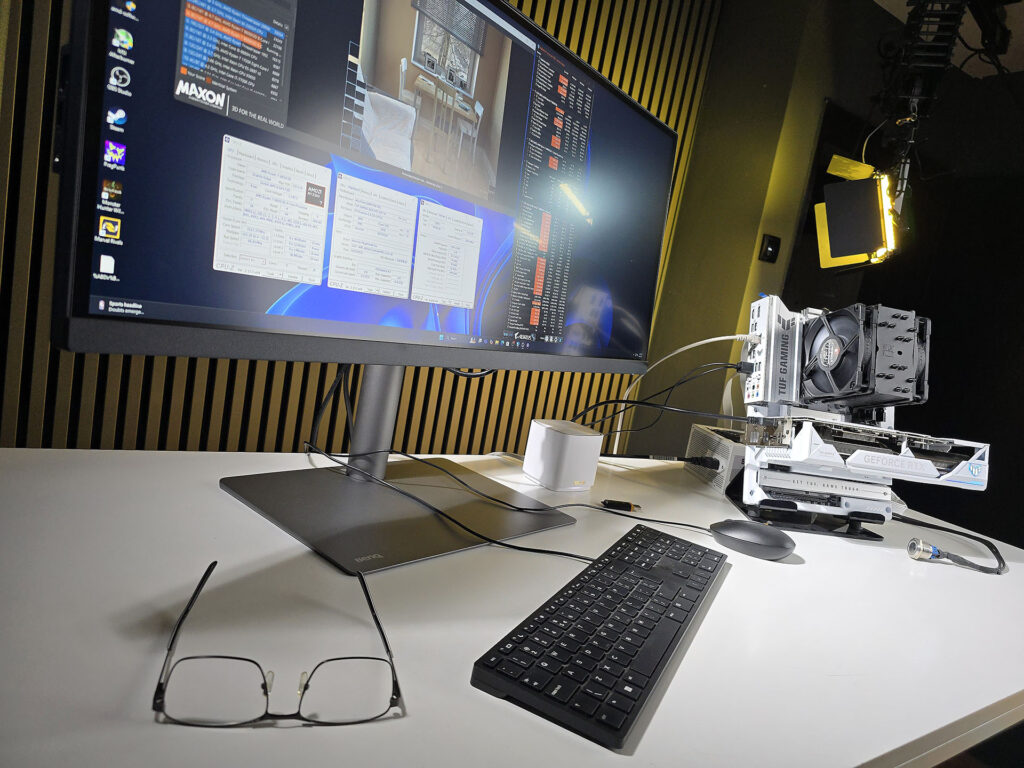

Cinebench R23 softver je najbolji pokazatelj kako se matična ploča nosi sa procesorom i njegovim radom. U našem testu smo koristili AMD Ryzen 9800x3d procesor a koji je sve vreme bustovao na 5.2Ghz dok je RAM radio na 6000Mhz sto inače AMD AM5 platforme izuzetno vole. Postignuto je 22600 poena dok su naponi na svim granama bili stabilni a temperature korektne.
I na kraju ove recenzije, kao što vidimo ova matična ploča poseduje sve fičere i najnovije tehnologije i bukvalno nema bojazni da će to dobro raditi.

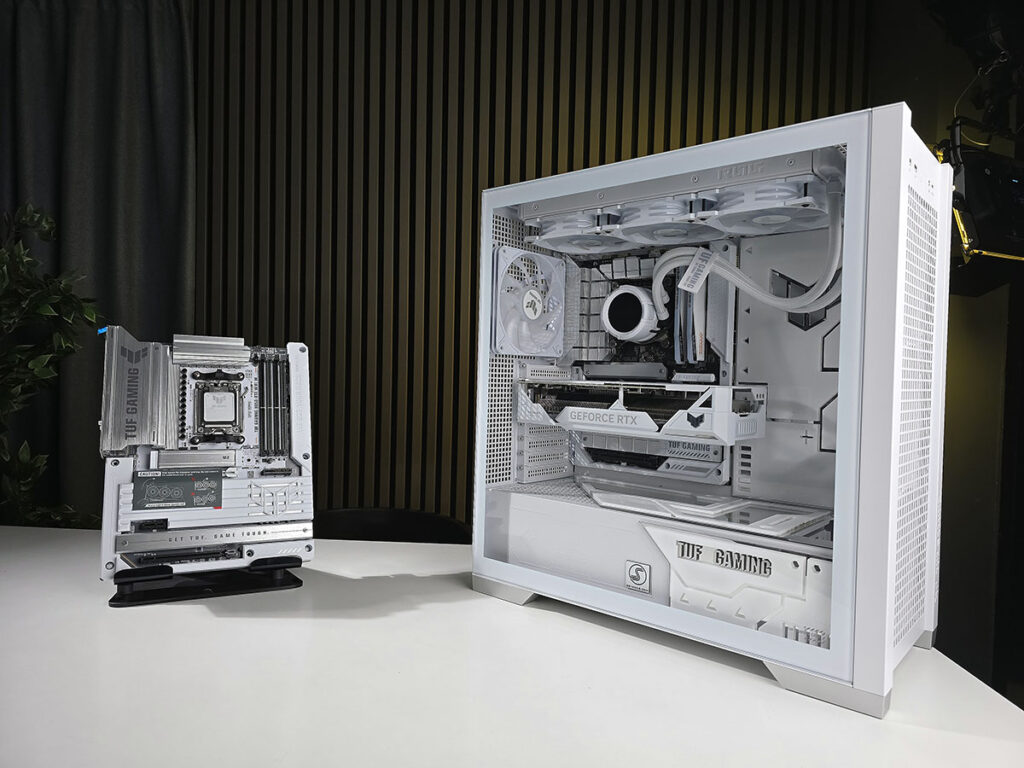

Ako pak želite da sve to izgleda kao ovaj BTF računar tj da bude bez kablova onda je ovo idealan izbor za vas koji planirate svoj novi pc. U sklopu sa grafičkom kartom koja je takođe BTF, to je bukvalno savršenstvo a sve to ste mogli videti u mom serijalu o BTF proizvodima i bildu.
Ovoj ploči sam dodelio gold nagradu, iz razloga jer sam očekivao malo više premium stvari, na primer da plastični delovi budu aluminijumski, mada sa obzirom na cenovni rang koji se očekuje ona će zaista biti odlična kupovina.
Nenad Djordjevic / SS Mods
